M22 系列開關 (Made in Taiwan)

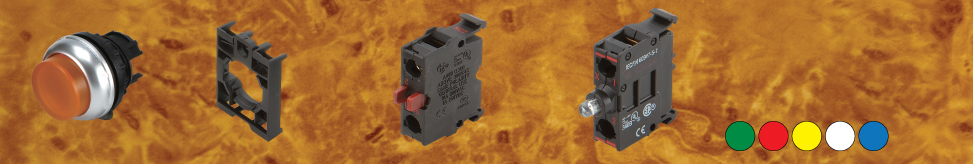

M22XP凸頭按鈕開關
ާ操作
Operation Code
復歸 M
交替 A
配線端子接腳
Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
基板端子前扣 PF
接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02
電壓(有燈泡型)

Rating operation voltage Code
LED30V E30
LED230V E230


顏色

Color of lens Code
綠色 G
紅色 R
黃色 Y
白色 W
藍 BL
標記

Symbol
As required.
"
"
"
"


  代號舉例說明:

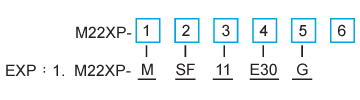

  1. M22XP-MSF11E30G
凸頭按鈕復歸前扣1A1B接點，

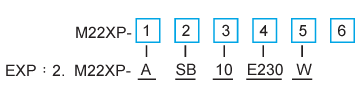

LED30伏電壓，綠色(控制面板使用)		   2. M22XP-ASB10E230W
凸頭按鈕交替基座1A接點，
LED230伏電壓，白色(控制盒使用)

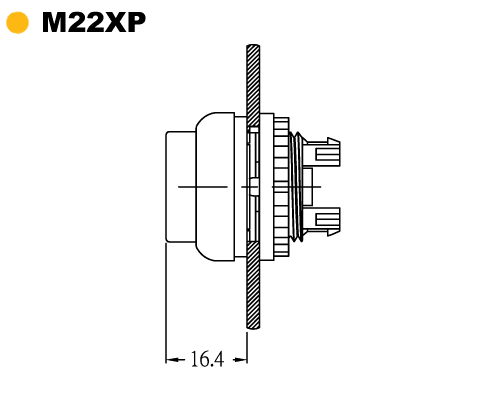

  M22XP-AA M22XP-AM
