  M22 系列開關   (Made in Taiwan)

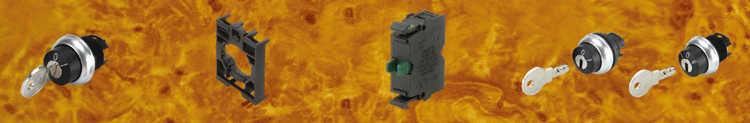

M22K 鑰匙開關
ާ操作
Position Code
2段(40回彈) 22
2 段(60 定點左右) 20
3段(40回彈) 32
3段(60 定點左右)
其他特殊使用方法由頭內零件組合變化以符合需要。		 30


配線端子接腳
Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
基板端子前扣 PF
接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02
鑰匙抽出位置
Key withdrawable in position
2 positions 3 positions
A B C A B C D E F G
O O . I O O I . O . II I . O . O . II . O I . II . I .

  代號舉例說明:

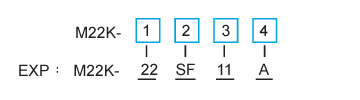

  1. M22K-22SF11A-
鑰匙開關2段回彈前扣，1A1B接點，

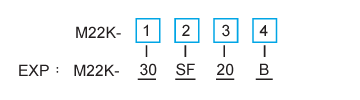

O點取出Key。		   2. M22K-30SF20B-
鑰匙開關3段定點前扣，2A接點，
I，O，II(全部)點取出Key。
PS:以上皆為控制面板用
