  M22 系列開關  (Made in Taiwan)
M22S 選擇開關

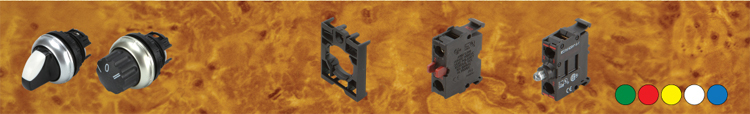

外型
Operation Code
轉動 R
手指板動 T
操作
Position Code
2段(40 彈回) 22
2 段(60 定點左右) 20
3段(40 彈回) 32
3段(60 定點左右)
(其他特殊使用方法，由頭內零件組合，以符合需要)		 30


配線端子接腳

Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
基板端子前扣 PF

接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02


電壓

Rating operation voltage Code
只有T型手指板動
LED30V E30
LED230V E230


顏色

Color of lens Code
綠色 G
紅色 R
黃色 Y
白色 W
藍色 BL
  代號舉例說明:

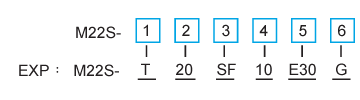

  1. M22S-T20SF10E30G

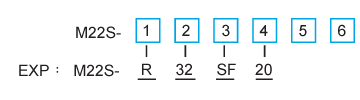

選擇開關手指型2段定點前扣1A接點，LED30伏電壓綠色		   2. M22S-R32SF20
選擇開關旋轉型3段彈回前扣，2A接點
