  M22 系列開關  (Made in Taiwan)

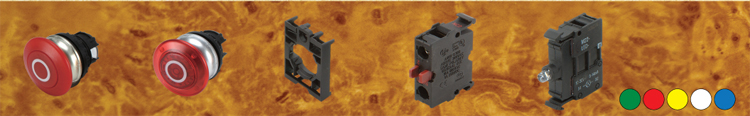

M22MP 香菇頭按鈕開關 / M22MPL 照光式香菇頭按鈕開關
操作
Operation Code
復歸 M
交替 A
配線端子接腳
Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
基板端子前扣 PF
接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02

電壓

Rating operation voltage Code
LED30V E30
LED230V E230
顏色

Color of lens Code
綠色 G
紅色 R
黃色 Y
白色 W
藍色 BL

標記

Symbol
鏡片指示標記
< I , O >
"
"
"

  代號舉例說明:

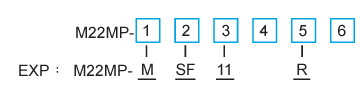

  1. M22MP-MSF11R

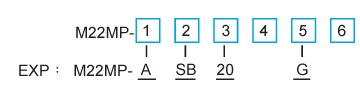

香菇頭按鈕復歸前扣1A1B接點，紅色(控制面板使用)		   2. M22MP-ASB20G
香菇頭按鈕交替基座2A接點，綠色(控制盒使用)
