  M22 系列開關  (Made in Taiwan)

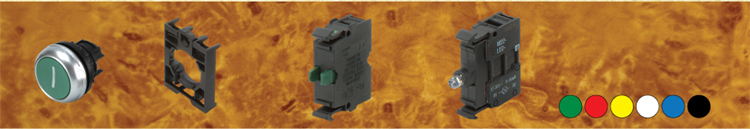

M22FP 平面按鈕開關
操作

Operation Code
復歸 M
交替 A
配線端子接腳

Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
基板端子前扣 PF
接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02
電壓(有燈泡型)

Rating operation voltage Code
LED30V E30
LED230V E230


顏色

Color of lens Code
綠色 G
紅色 R
黃色 Y
白色 W
藍色 BL
白色不透光 WO
紅色不透光 RO
黑色不透光 BKO
標記

Symbol
As required.
"
"
"
"
"
"
"


  代號舉例說明:

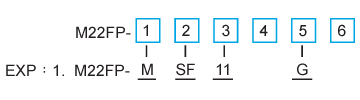

  1. M22FP-MSF11G
平頭按鈕復歸前扣1A+1B接點, 綠色(控制面板使用)

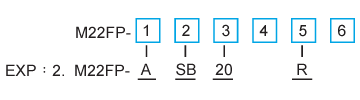

  2. M22FP-ASB20E30R (LED30伏特電壓)
平頭按鈕交替基座2A接點, 紅色(控制盒使用)


  M22FP-AM
