  M22 系列開關  (Made in Taiwan)

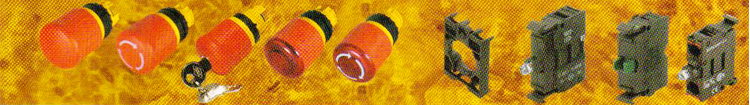

M22E 緊急控制開關 / M22EL 照光式緊急按鈕開關
操作

Operation Code
拉出解除 P
鑰匙解除 K
轉動解除 T
配線端子接腳

Wiring terminal Code
螺絲前扣 SF
螺絲基座 SB
彈片前扣 CF
彈片基座 CB
接點

Contact switch block Code
NO+NC(1A+1B) 11
NO(1A) 10
NC(1B) 01
2NO(2A) 20
2NC(2B) 02

電壓(有燈泡型)

Rating operation voltage Code
LED30V E30
LED230V E230
  代號舉例說明:


1. M22E-PSF20
緊急按鈕,拉出解除,
螺絲前扣,2A接點
(控制面板使用)

  2. M22E-KSB11
緊急按鈕,鑰匙解除,
螺絲基座,1A+1B接點
(控制盒使用)

  3. M22E-TSB20
緊急按鈕,轉動解除,
螺絲基座,2A接點
(控制盒使用)
